Система вентиляции с рекуперацией тепла VENTini HRV-70 «Black Matte» предназначена для поддержания и регулирования микроклимата в помещениях площадью от 12 до 25 м² в температурном режиме от -30 до +50°С. Рекомендована как для жилых, так и для коммерческих, офисных и гостиничных помещений. Очень тихая: уровень звукового давления составляет всего 11 dB!
В новой модели расширены функции SMART-управления: контроль температуры и концентрации углекислого газа (CO2) по Wi-Fi из приложения.
Высокая энергоэффективность HRV-70 с коэффициентом рекуперации до 97% обеспечивает поступление воздуха комфортной температуры даже в сильные морозы. Расходы электроэнергии на содержание рекуператора не превысят 300 рублей в год. При этом, за счёт рекуперации, сохраняется до 50% энергии систем отопления и кондиционирования, что поможет Вам снизить коммунальные расходы до 30% и окупить систему рекуперации в частном доме всего за несколько лет.
Режимы работы
Режим рекуперации
Этот процесс естественен, как дыхание: 75 секунд - вдох, 75 секунд - выдох. Движение воздушного потока активируется встроенным бесщеточным вентилятором, который каждый цикл меняет направление вращения, без щелчков и переключений - плавно останавливается и плавно начинает вращение.
Теплый воздух, покидающий комнату, передает свою тепловую энергию керамическому элементу, который "впитывает" тепло с коэффициентом рекуперации 97%. Через 75 секунд воздушный поток меняет направление и свежий воздух с улицы поступает в рекуператор, очищается фильтрами и, проходя сквозь соты керамического теплообменника, забирает накопленное им тепло, благодаря чему, воздух в комнату поступает подогретый до комфортной температуры.
Бесщеточный мотор, оснащенный японскими шарикоподшипниками, каждый цикл бесшумно меняет направление вращения, без щелчков и переключений - плавно останавливается и плавно начинает вращение.
Режим вентиляции
Прибор работает в режиме вытяжки или притока воздуха с заданной производительностью. Таким образом, выполняется функция вытяжного вентилятора в первом случае или бризера с высокой степенью очистки воздуха во втором.
Восстановление энергии
Зима
Работа системы вентиляции в режиме рекуперации тепла с двумя циклами позволяет сэкономить до 30% расходов на отопление. Эффективность рекуперации тепла достигает 97%. Это позволяет восстанавливать энергию и существенно снижать нагрузку на систему отопления.
Загрязненный теплый воздух удаляется из помещения, проходит через керамический элемент, который поглощает тепло и влагу. Через 75 секунд, когда керамический аккумулятор энергии прогреется, система автоматически переключится в режим притока воздуха.
Свежий, но холодный наружный воздух проходит через рекуператор, поглощает накопленное тепло и влагу, благодаря чему температура приточного воздуха приближается к комнатной, а воздух не пересушивается. Фильтры тщательно очищают воздух от пыли и насекомых.
Через 75 секунд, когда керамический элемент остынет, вентилятор переключится в режим вытяжки воздуха и цикл начинается с самого начала.
Лето
При постоянном регулируемом проветривании нормализуется уровень влажности в помещении, снижается концентрация вредных веществ и углекислого газа, а летом процесс рекуперации ощутимо снижает нагрузку на систему охлаждения.
Загрязненный холодный воздух удаляется из помещения, проходя через керамический элемент, который поглощает энергию и охлаждается.
Через 75 секунд, когда рекуператор энергии остынет, система автоматически переключится в режим подачи воздуха. Свежий, но теплый наружный воздух проходит через керамический теплообменник и поглощает накопленную энергию холода, благодаря чему температура приточного воздуха снижается и приближается к комнатной температуре. Фильтры тщательно очищают поступающий воздух.
Ещё через 75 секунд, когда керамический элемент прогреется, вентилятор снова переключится в режим вытяжки воздуха и цикл начинается с самого начала.
Функции HRV-70
Контроль CO2
VENTini HRV-70 оснащен датчиком CO2, и система в процессе рекуперации контролирует концентрацию углекислого газа в режиме реального времени. В приложении Вы можете задать порог концентрации и, если уровень CO2 в помещении превышает установленные значения, система автоматически переключается в режим притока свежего воздуха до тех пор, пока значение CO2 не снизится до установленного уровня*. Датчик углекислого газа даст Вам представление о воздухе, которым Вы дышите и, совместно с рекуператором VENTini HRV-70, будет способствовать оптимизации микроклимата в доме.
Free Cooling | Естественное охлаждение
VENTini HRV-70 оснащен датчиком температуры. При комфортной температуре наружного воздуха система будет работать в режиме притока свежего отфильтрованного воздуха без рекуперации тепла, что называется естественным охлаждением. Когда устройство обнаружит, что температура наружного воздуха отклонилась на ±1°C от заданной, оно автоматически переключится в режим притока для подачи большего количества свежего воздуха.
Синхронизация
Новинка поддерживает беспроводную синхронизацию. Два прибора могут работать в паре в диалоговом режиме. Один прибор подает свежий воздух, другой в это время отводит использованный из помещения на улицу. Синхронизация без проводов на радиочастоте обеспечит более эффективную сбалансированную систему вентиляции и повысит комфорт в помещении.
Чистый воздух
В комплектацию HRV-70 входят моющийся фильтр предварительной очистки и кассетный фильтр класса F7, которые обеспечивают очистку приточного и вытяжного воздуха. Фильтры предотвращают попадание мелкодисперсной пыли, пыльцы, копоти, сажи, спор, аллергенов и насекомых в жилое помещение.
Фильтры обработаны антибактериальными средствами и очищаются с помощью пылесоса или промываются водой. Антибактериальный состав, при этом, не удаляется.
Устройство
Система предназначена для сквозного монтажа во внешней стене. Телескопическая конструкция воздушного канала рекуператора позволяет устанавливать его в стенах толщиной от 280 мм до 470 мм. С помощью дополнительных комплектующих возможна установка в стены толщиной до 1 м.
Рекуператор рассчитан на непрерывную работу при постоянном подключении к электросети 220В.
VENTini HRV-70 состоит из внутреннего блока с заслонкой в виде автоматических жалюзи с электроприводом, телескопического воздуховода с регулируемой длиной, кассетного и предварительного фильтров, керамического сотового элемента, вентиляционного блока и уличного вентиляционного колпака.
Управление системой вентиляции
Кнопки на корпусе:
- выбор режима работы;
- выбор одного из трех уровней производительности;
- включение, выключение.

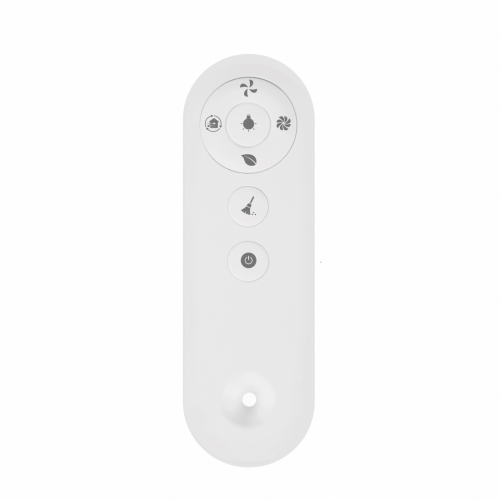

Управление с пульта ДУ:
- выбор режима работы;
- выбор уровня производительности;
- интенсивное проветривание;
- сброс таймера обслуживания фильтров;
- включение, выключение;
- индикация состояния.
Больше функций в мобильном приложении:
* Выбранный режим работы отображается сигналами светодиодов на корпусе, и эта функция может быть отключена.
- индикация температуры и концентрации СО2;
- выбор режима работы;
- выбор уровня производительности;
- интенсивное проветривание;
- сигнал обслуживания фильтров;
- включение, выключение;
- статус синхронизации;
- free-cooling;
- таймер отключения;
- недельное расписание;
- управление группой приборов;
- управление группами синхронизированных рекуператоров;
- СМАРТ-управление по прогнозу погоды;
- создание пользовательских сценариев в соответствии с изменениями погоды, расписанием или состоянием устройства.
Комплект поставки
- Корпус с жалюзи, сетевой кабель 1,5 м. / возможно подключения к скрытой проводке
- Монтажная пластина
- Кассетный фильтр F7
- Керамический теплообменник
- Блок вентилятора
- Фильтр предварительной очистки
- Выпрямитель потока
- Воздушный канал с внешней решеткой
- Пульт ДУ, элемент питания
- Комплект крепежа
- Инструкция
Примечания:
- * Free cooling – естественное охлаждение.
- * Black matte – черный матовый.
- * Silver flax – серебристый лён.
- * CO2 CONTROL – Контроль уровня концентрации углекислого газа с показателями:
— Отлично: концентрация ниже 800 ppm.
— Хорошо: концентрация углекислого газа составляет 800~1600 ppm.
— Удовлетворительно: концентрация углекислого газа превышает 1600 ppm. - требуется проветривание. - * Диапазон ступеней уровня углекислого газа представлен условно. Не влияет на здоровье и самочувствие в пределах допустимой концентрации. Не является нормативным показателем. Согласно гигиеническим рекомендациям РФ, допустимая концентрации диоксида углерода составляет: максимальная разовая — 27000 мг/м³, среднесуточная — 9000 мг/м³.
- Smart-управление по температуре и уровню CO2.
- Бесшумная работа — от 11 dB.
- Высокая степень очистки воздуха: фильтр G3 + F7.
- 4 Режима работы:
– цикличный режим рекуперации;
– режим притока;
– режим вытяжки;
– режим интенсивной вентиляции. - 4 Уровня производительности: 20 – 40 – 50 – 70 м³/ч.
- Free cooling* - дополнительное естественное охлаждение.
- Управление с пульта ДУ, кнопками на корпусе и с приложения по Wi-Fi.
- Простое обслуживание без инструментов за несколько минут!
- Установка может быть выполнена даже неквалифицированным пользователем – не более 25 минут в подготовленное отверстие. Установка прямо из комнаты, без работы на фасаде здания.
- Сертифицировано в России и Европе. Рекомендован стандартом СП 60.13330.2020 и DIN 1946-6.
- Автоматическая воздушная заслонка.
- Производство: Россия — Китай.
Отзыв
-
На какую площадь рассчитан?
Принцип применения систем VENTini: одно помещение – одно устройство, которое обеспечивает воздухообмен на площади до 25 м². Данная рекомендация согласуется с Российским стандартом СП 60.13330.2020 и Европейским DIN 1946-6. Таким образом, рассчитывается количество систем VENTini в зависимости от планировки, конфигурации дома или квартиры. Для комнат площадью от 25 м² рекомендуется установка двух приборов.
Рекуператоры сопрягаются для работы в синхронизированном режиме в мобильном приложении по сети WIFI без проводов. В случаях, когда в одном помещении устанавливаются два рекуператора, рекомендуется располагать их как можно дальше друг от друга: при синхронизации стимулируется максимально эффективный воздухообмен. Одно устройство работает на приток, другое, в это время, на вытяжку. При этом каждый из них работает в режиме рекуперации. Таким образом, достигается максимально эффективный воздухо- и теплообмен в доме.
-
Где установить?
Высота размещения систем компактной вентиляции связана с эффективностью воздухообмена, стимулируемого конвекцией и удобством обслуживания и эксплуатации. Как правило, системы устанавливают на уровне 30 см. от потолка или на высоте вытянутой руки или немного выше, чтобы фильтры можно было поменять без применения стремянки. В некоторых случаях допустима установка под окном, рядом с радиатором отопления.
-
Можно ли установить системы без ущерба для отделки?
Монтаж систем компактной вентиляции может быть выполнен как во время ремонта, так и в комнатах с выполненной отделкой. Единственный незначительный ущерб – отверстие, диаметром 1,5-2 см, необходимое для крепления буровой машины. Некоторые монтажные бригады пользуются способами выполнения работ без крепления инструмента к стене, не оставляя никаких следов на стенах.
-
Шумно ли работает?
Характеристики звукового давления систем вентиляции VENTini превосходят показатели многих наших коллег. Особенно, если сопоставить уровень шума и производительность приборов – всего от 17 дБ(А) до 33 дБ(А) при подаче свежего воздуха в объеме от 26 до 60 м³/ч! 17 дБ – это тише спокойного дыхания – значительно ниже гигиенической нормы для жилых помещений и не громче читального зала библиотеки.
Следует обратить внимание на механическую и аэродинамическую составляющие звукового давления. Механический шум возникает в результате трения деталей электродвигателя. Для снижения механической составляющей в системах VENTini применены инновационные бесшумные японские подшипники, бесщеточные электронно-коммутируемый (EC) моторы.
Аэродинамический шум возникает в результате завихрений воздушного потока и зависит от частоты вращения и числа лопастей вентилятора. Использование оптимального сечения воздушного канала позволило снизить число оборотов импеллера при достижении максимальной производительности.
Для снижения турбулентности в вентиляционном канале установлены два выпрямителя воздушного потока. Внутренний блок снабжен абсорбционным глушителем – специальной акустической накладкой для устранения звукового давления с улицы.
-
Чем лучше форточки?
Современные стеклопакеты и специальные профили оконных рам высокотехнологичны и призваны защитить наши дома от холода, сквозняков и уличного шума, с чем они прекрасно справляются. Однако, открывая окно, мы полностью теряем все достоинства, практически, герметичных окон. Открыли форточку – получили сквозняк, назойливых насекомых, шум с улицы, пыль и грязь.
В зимнее время приходится следить за окном, открывая и закрывая форточку, чтобы не выстудить комнату, не заморозить цветы. Результат закрытой форточки – спёртый воздух, плачущие окна.
Все достоинства современных окон сохраняет и подчеркивает принудительная регулируемая вентиляция! Воздух подается в необходимом объеме, предотвращая уличные шумы, тщательно очищается, сохраняя тепло зимой и прохладу летом. Включил рекуператор – и забыл о проблемах с проветриванием!
-
Совместим ли с увлажнителем или мойкой воздуха?
Системы очистки и увлажнения комнатного воздуха, которые могут быть установлены в Вашем доме, не помешают работе принудительной вентиляции. Ни мойки воздуха, ни увлажнители не снижают уровень углекислого газа, не подают свежий воздух.
Плохо вентилируемая влажная среда способствует образованию плесени и размножению клещей и бактерий. Постоянное принудительное проветривание нормализует уровень влажности и снабдит комнату свежим воздухом.
Системы VENTini оснащены датчиками влажности и имеют автоматические режимы работы для своевременного удаления избытка влаги без вмешательства жильцов. Мы рекомендуем поддерживать уровень влажности в отопительный период в пределах 30 - 40%. Этот уровень является комфортным для благополучия жильцов.
-
Как работает с кондиционером?
Рекуператор возвращает энергию комнатного воздуха и эффективно совмещается с системой кондиционирования, так же как с системой отопления. С точки зрения физики, ему всё равно какую энергию возвращать. Кондиционер охлаждает воздух, уже находящийся в комнате, но не подает свежий с улицы. Многие производители кондиционеров не рекомендуют открывать окна, но рекуператор позволит получить свежий очищенный воздух уже охлаждённым, не вызывая повышенной нагрузки на кондиционер.
-
Постоянная работа системы приведёт к высоким счетам за электроэнергию?
Все системы VENTini относятся к бережливым и энергоэффективным. Номинальное потребление электрической мощности – 0.004 кВт*ч., т.е. расходы при постоянной работе за месяц составят от 7 до 17 рублей. Не очень высокая цена за свежий воздух. Важно и то, что в частных домах рекуператор позволит сократить расходы на отопление до 50% и затраты на установку системы HRV-60 могут окупиться за несколько лет.
-
В чем SMART?
Управление системой HRV-60 в автоматическом режиме по данным, передаваемым следящими сенсорами, позволяет контролировать состояние среды без Вашего вмешательства. Использование мобильного приложения и сети WIFI это не просто тренд и дань моде. Объединять работающие рекуператоры в группы, создавать сценарии и алгоритмы работы одного или цепочки устройств в зависимости от времени суток, температуры в комнате или на улице, уровня влажности или прогноза погоды – всё это позволит достигнуть синергетического эффекта для проветривания дома.
Система HEPA-AIR в автоматическом режиме создаёт алгоритм работы и регулирует производительность устройства в зависимости от влажности в помещении. Все режимы, в том числе ночной, активируются с радио - пульта дистанционного управления, которому не помешают ни шторы, ни расстояние в квартире.
-
Какие фильтры?
Системы VENTini позволяют тщательно очищать приточный воздух от дыма, копоти и сажи, выхлопных газов, спор, пыльцы, аллергенов и мелкодисперсной пыли. Выхлопы автомобилей и выбросы с промышленных производств.
Рекуператор HRV-60 оснащен фильтрами G3 и G4, защищающие жилое пространство от пыли, пыльцы, копоти и сажи. Опционально, рекуператор может быть оснащен активным угольным фильтром и фильтром тонкой очистки HEPA H11.
Система HEPA-AIR оснащена трехступенчатой системой высокой эффективности:
- Предварительный фильтр G3 от пыли и грязи.
- Активный угольный фильтр для удаления запахов, дыма, выхлопных газов и иных вредных веществ.
- Фильтр тонкой очистки HEPA H11 удаляет из воздуха до 99,2% вредных микробов, вирусов, пыли, мелкодисперсной взвеси, пыльцы, спор, плесени и других аллергенов размером до 0,3 микрона.
Приточный блок AIR-PM2,5 очищает воздух с помощью высокоэффективного фильтра тонкой очистки HEPA H12, который задерживает 99,97% мельчайших частиц размером до 0,3 мкм, в том числе защищает от выхлопных газов автомобилей, выбросов промышленных производств, мельчайшей пыли, мелкодисперсной взвеси, аллергенов, микробов, вирусов, бактерий, пыльцы, клещей, спор растений и плесени и т.п.
-
Как часто менять фильтры?
Периодичность замены фильтра связана с условиями эксплуатации и качеством воздуха за окном. HEPA и угольный фильтр служат очень долго и подлежат замене один раз в год или реже. О необходимости провести обслуживание, прибор сообщит самостоятельно.
Фильтры рекуператора HRV-60 должны обслуживаться не реже 1 раза в 6 месяцев. Их легко пропылесосить или помыть в проточной воде. Срок службы фильтра G3 составляет 36 месяцев, фильтра G4 – 12 месяцев.
-
Что такое HEPA и классы фильтров?
НЕРА-фильтр может задерживать частицы от 0,3 мкм и менее. HEPA-фильтры очищают воздух от выхлопных газов автомобилей, выбросов промышленных производств, мельчайшей пыли, мелкодисперсной взвеси, аллергенов, микробов, вирусов, бактерий, пыльцы, клещей, спор растений и плесени, неприятных запахов. Эти фильтры задерживают даже микроскопических пылевых клещей (от 1 мкм). Толщина человеческого волоса – 80 мкм. Доказано, что опаснее всего для дыхания человека частицы размером до 2,5 мкм — это взвешенные частицы PM2,5. Всемирная организация здравоохранения внесла их в список наиболее опасных загрязнителей воздуха: индустриальное загрязнение, выхлопные газы двигателей внутреннего сгорания, формальдегиды и т.п.
HEPA (англ. High Efficiency Particulate Air или High Efficiency Particulate Arrestance — высокоэффективное удержание частиц) — вид воздушных фильтров высокой эффективности в системах вентиляции и кондиционирования воздуха.
Система HEPA-AIR оснащена фильтром класса H11 и задерживает 99,2% частиц размером 0,3 мкм.
Приточный AIR-PM2.5 с фильтром H12 очищает на 99,97% от частиц 0,3мкм. -
Требуется ли согласование установки системы VENTini с управляющей компанией?
Нет, проектирование и согласование размещения систем вентиляции и кондиционирования не требуется, за исключением охраняемых объектов архитектурного наследия.
-
На какую толщину стены рассчитаны системы VENTini?
Стандартная толщина стены от 25 до 50 см. С помощью обычной вентиляционной трубы диаметром 150 мм можно удлинить систему до требуемых размеров. Для тонких стен (менее 25 см) потребуется накладка на фасад из экструдированного пенополистирола.
-
Поможет ли VENTini при запотевании пластиковых окон?
Самой распространенной причиной появления конденсата на пластиковых окнах является плохая вентиляция. Высокая влажность и застоявшийся воздух могут привести к увлажнению конструкций и появлению грибка. Система VENTini, благодаря встроенным автоматическим режимам, обеспечит постоянное проветривание, нормализует уровень влажности и исключает образование конденсата.
-
Как установить систему вентиляции?
Системы VENTini полностью готовы к установке и запуску в эксплуатацию. Гарантийные условия не связаны с монтажной организацией. Установить прибор в подготовленное отверстие не составит труда и эту работу может выполнить специалист, не имеющий опыта работы с инженерными системами.
Монтаж и техническое обслуживание могут быть выполнены пользователем самостоятельно по инструкции.
Для каменных стен потребуется алмазное бурение отверстия диаметром от 160 до 180 мм. Для сверления отверстия в стене Вам необходимо пригласить организацию, оказывающую услуги по алмазному бурению в Вашем городе.
